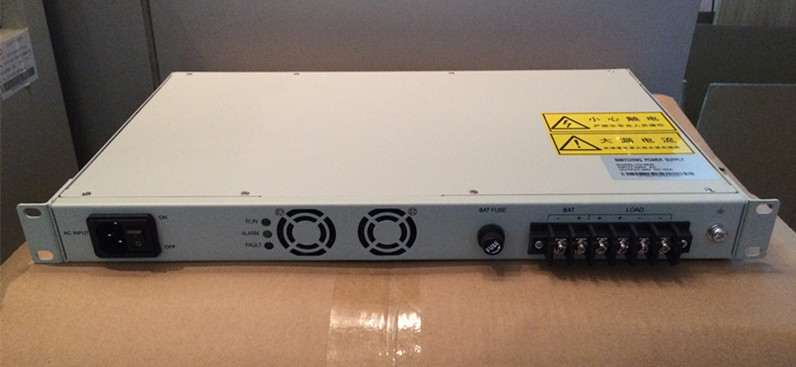

switch power supply 外贸xxAC220转DC48V通信电源整流模块性能：
本4830通信电源模块为通信电源一体机，具有以下特点及功能：
1、 宽电压输入范围：90～280Vac，适合于全球各国的交流电网输入；
2、 系统具有高功率因数≥0.95；谐波要求达到IEC61000-3-2 2001限值；
3、 有输入欠压、输入过压、输出过压、输出限流、输出短路、过温保护功能；
4、 系统带电池输入接口及电池欠压管理和充电功能。
Switch power supply 外贸xxAC220转DC48V通信电源整流模块主要规格：
|
输出功率1
（W）
|
输入电压范围（Vac）
|
输出额定电压（Vdc）
|
输出最小电流（A）
|
输出额定电流
（A）
|
输出纹波及噪音2
（满载，带宽限制20MHz）
|
|
1500（额定值）
|
90～280
|
+54.0
|
0
|
30
|
≤200mVp-p
|
备注：1.输出功率：A.当低电压输入时，模块输出功率需要降额；即输入电压:90～154Vac,输出功率:540W；
B.当高电压输入时，模块输出额定功率；即输入电压:154～264Vac,输出功率:1080W；
2.当测试输出纹波及噪音时，示波器带宽为20MHz,需并联1个47uF/63V的电解电容和1个0.1uF/63V的瓷片或聚酯电容。
switch power supply 外贸xxAC220转DC48V通信电源整流模块机械要求：
switch power supply 外贸xxAC220转DC48V通信电源整流模块输出端子定义：
ALM告警输出插座定义：
DB9插头
switch power supply 外贸xxAC220转DC48V通信电源整流模块告警信息和接口：
1）系统能提供告警信号(ALM)接点供用户使用,用于用户监测整流模块故障状态（测试告警信号时需外接电池）；
2）当整流模块告警时，与之对应的接点送出一个电平信号，该信号可直接驱动光耦（如PC817）。模块正常时为告警为
低电平≤0.5V（对地并1K电阻测试），模块不正常时告警为高电平3.0～5V（对地并1K电阻测试）；
3）告警信号(ALM)由一个DB9的插头孔引出，具体脚位定义参见上面“ALM告警输出插座定义”。
switch power supply 通信电源整流模块蓄电池管理：
1）欠压保护点：43±0.5V
（根据具体情况可在41.0V～45.0V间调整）。
2）欠压保护后的恢复点：50±1V（此功能只适用于欠压保护板单板测试）。
3）欠压保护使能控制：当禁止欠压保护动作时，在38～60V范围内，欠压保护板不产生保护动作（此功能只适用于欠压保护板单板测试）。
switch power supply 通信电源整流模块环境：
工作温度：-40-+70℃
湿度：≤95% 无冷凝
switch power supply 外贸xxAC220转DC48V通信电源整流模块安规特性：
输入-机壳 3000Vac/10mA/1min 无飞弧，无击穿
输入-输出 2500Vac/10mA/1min 无飞弧，无击穿
输出-机壳 500Vac/10mA/1min 无飞弧，无击穿
